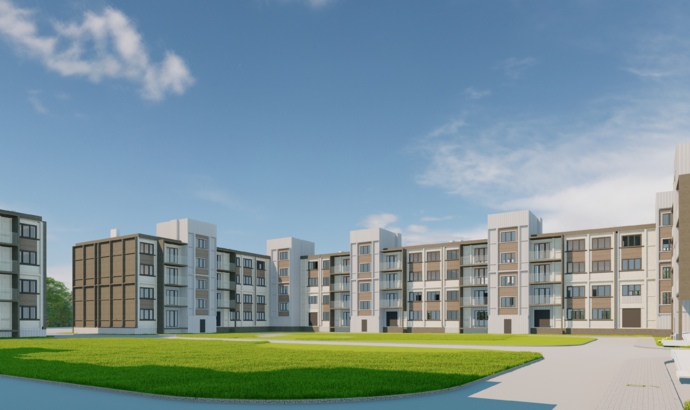

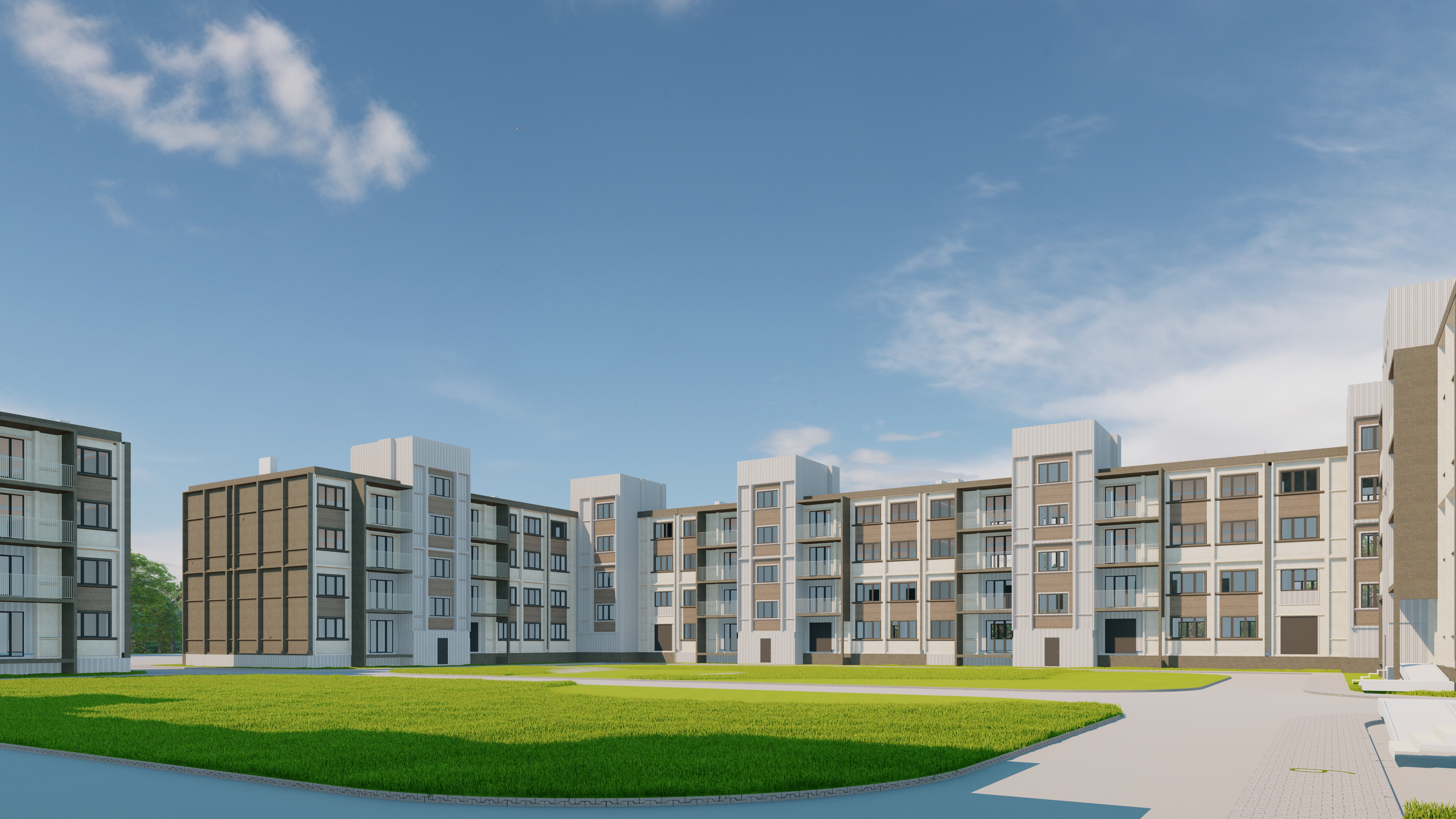

Багатоквартирні житлові будинки з використанням технологій швидкого будівництва

Основні дані

Назва проекту:
Житло для внутрішньо переміщених осіб

Ступінь вогнестійкості: ІІ

Клас наслідків будинку: СС 2

Термін експлуатації будівлі: 100 років

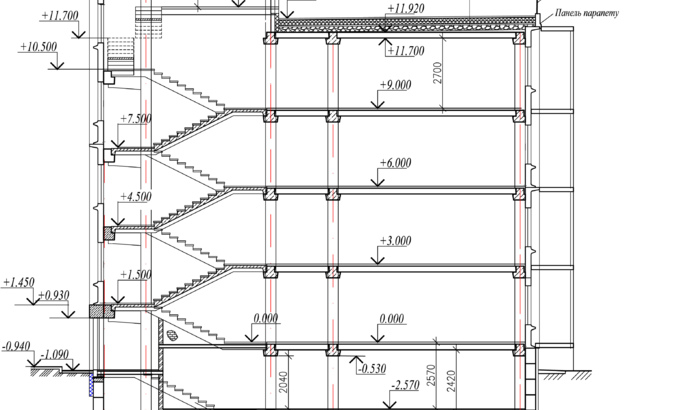

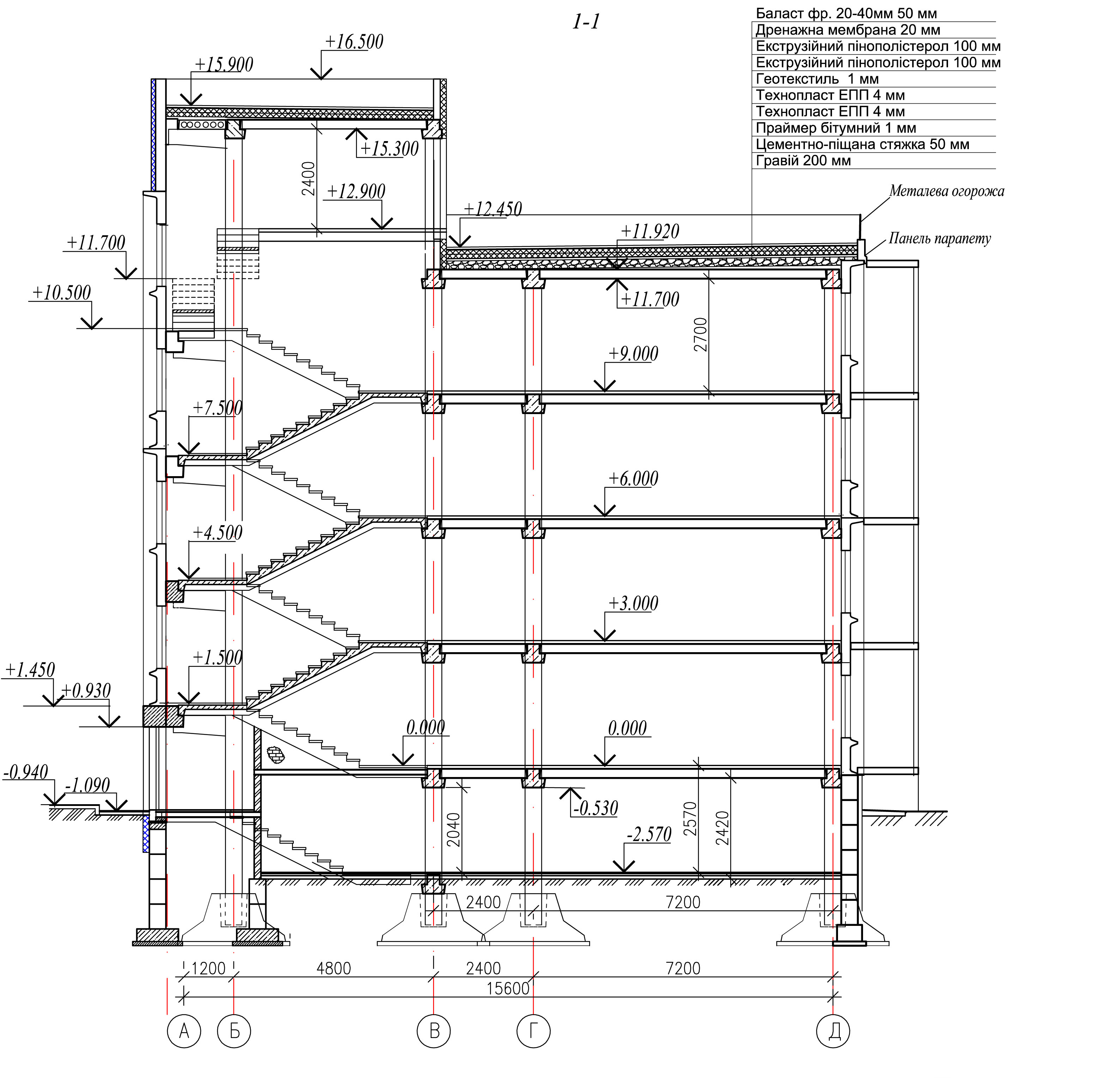

Кількість та висота  поверхів:

житловий будинок - 4 поверха висотою 3м. від підлоги до підлоги;

підвал -  розташований під всією площею блок-секції, висота від підлоги до стелі  - 2,40м. Конструкції та планування підвалу дає можливість влаштування бомбосховищ.

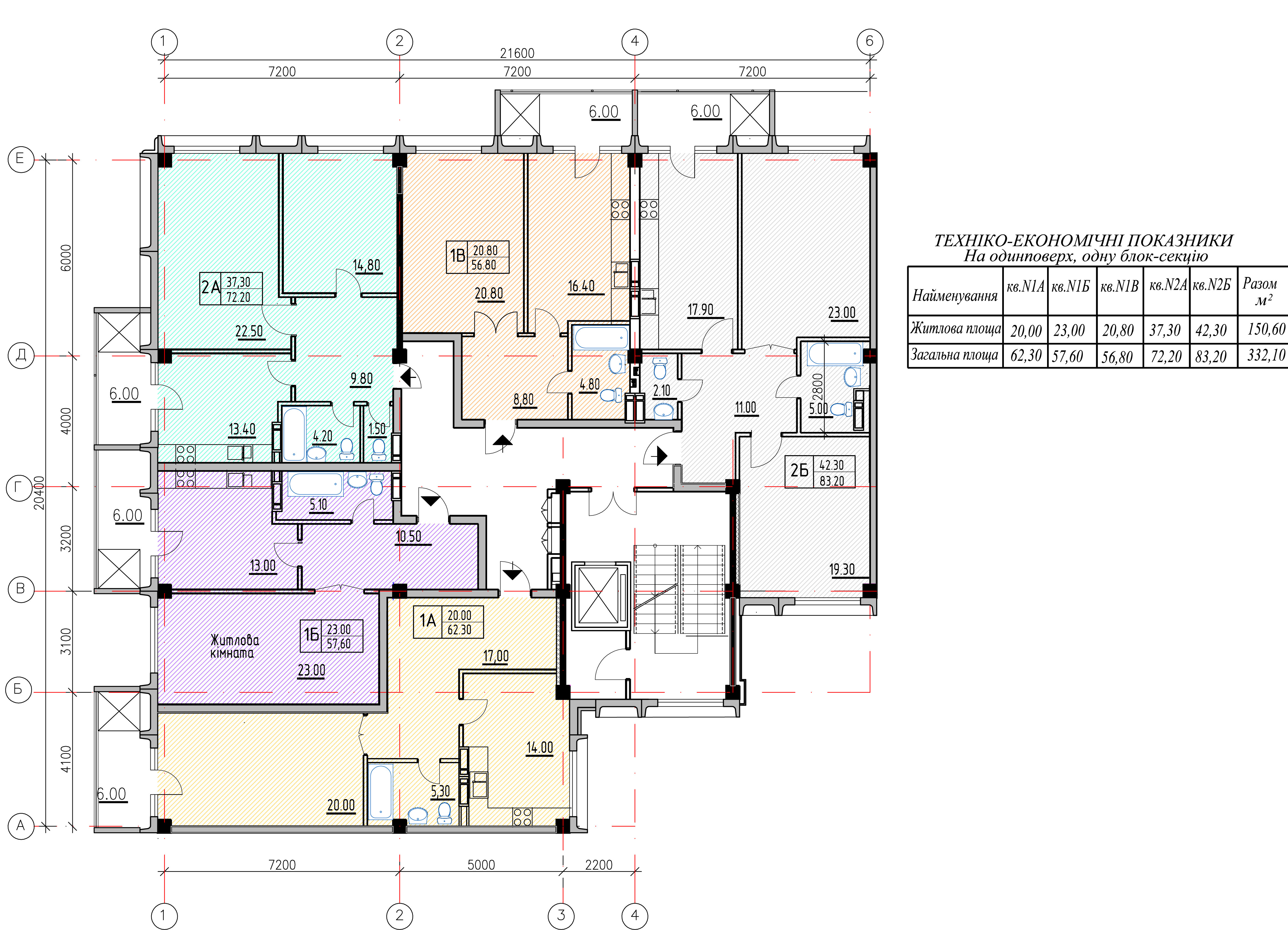

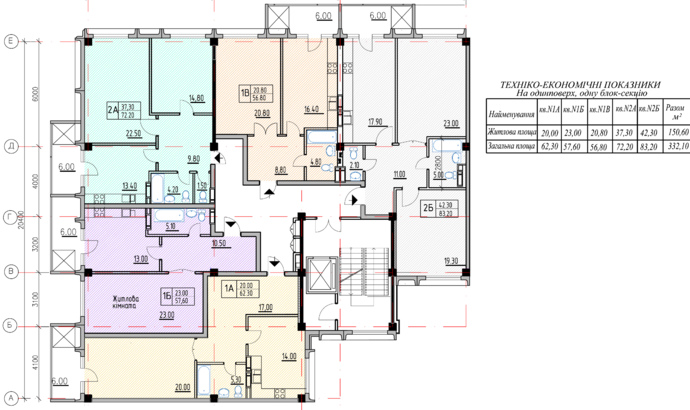

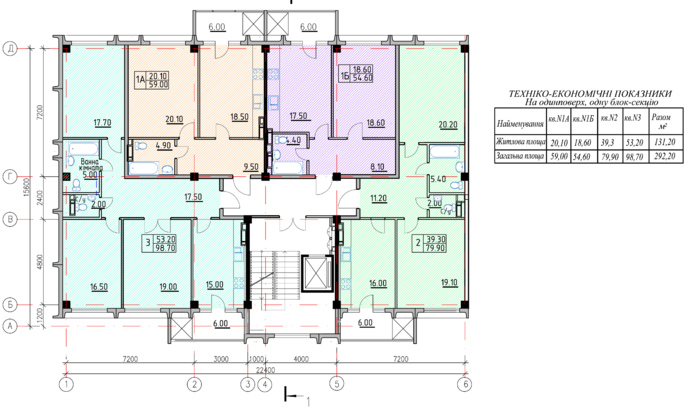

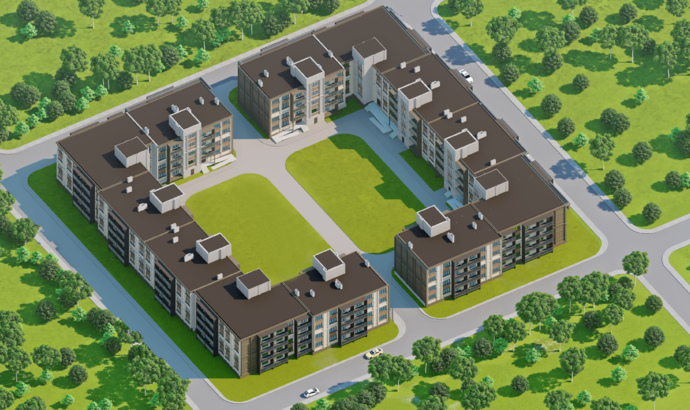

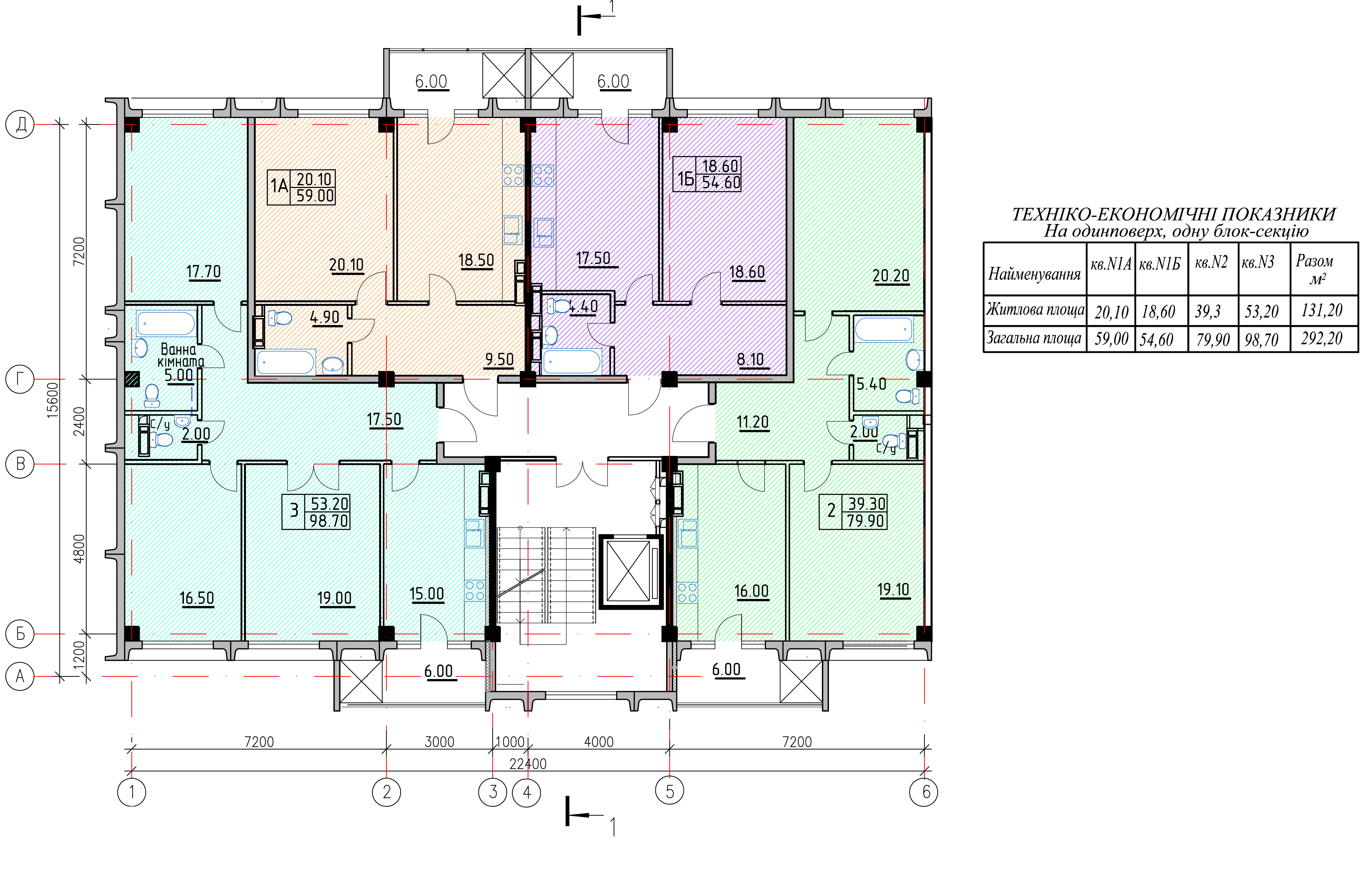

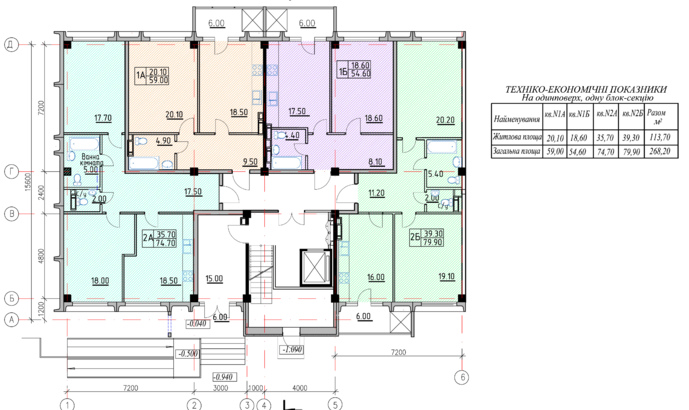

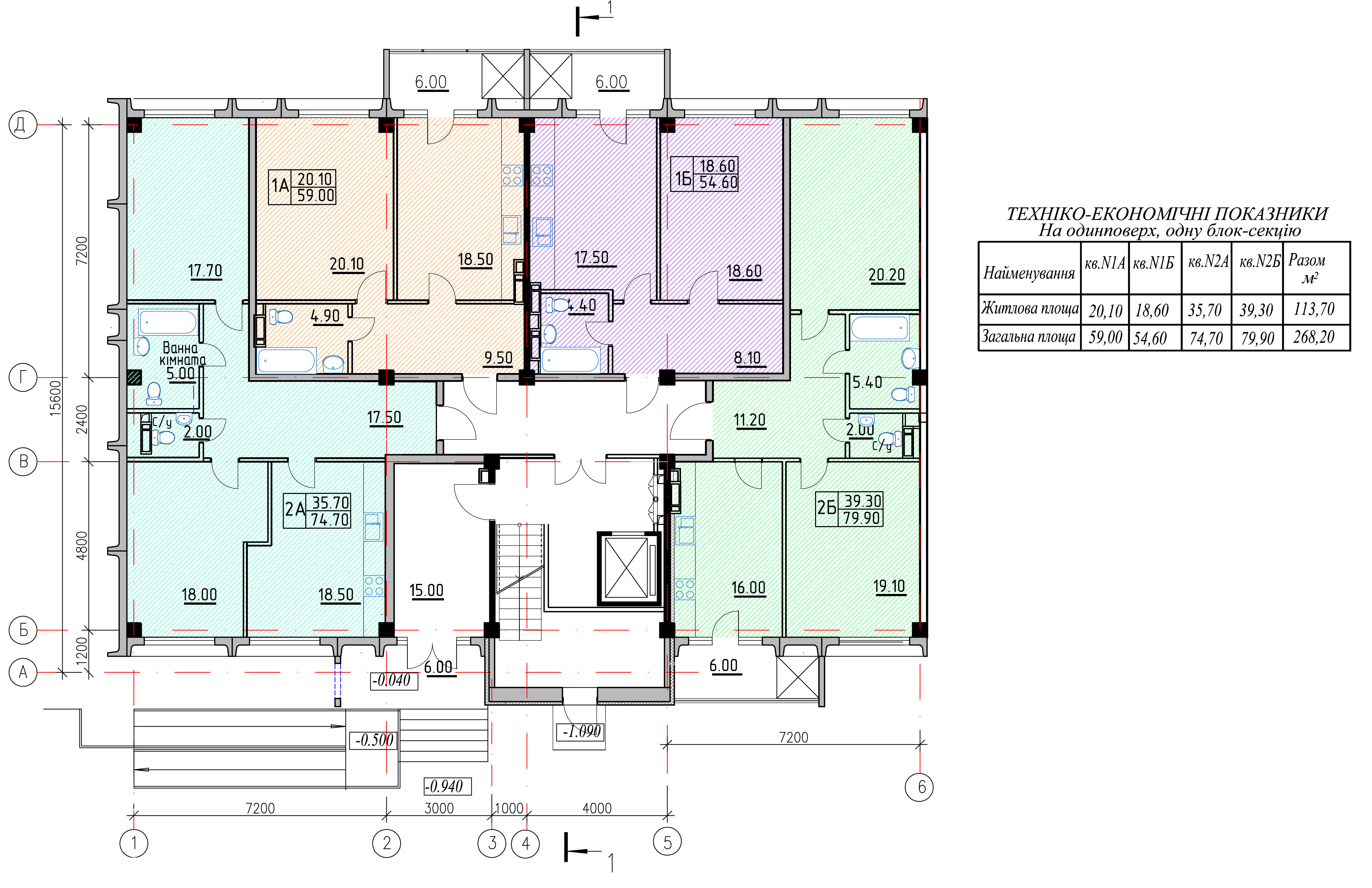

Розроблено дві секції - рядова та кутова, що дає змогу компонувати будинки різної конфігурації

Покрівля: плоска, суміщена, інверсійного типу

Водовідведення: внутрішнє

Ліфт: пасажирський  вантажопідємністю -  630кг. з машинним приміщенням

 Конструкції і матеріали

Фундаменти:

Пiд колони - фундаментнi стакани залiзобетоннi

Зовнішні стіни - фундаменти стрічкові

Стіни підвалу - з бетонних блоків стін підвалу по ДСТУ Б В.2.6-108:2010

Каркас:

Колони – збірні залізобетонні, перерізом 400х400мм по серії 1.020.1-2с/89, вип.2-5.

Ригелі – збірні залізобетонні,  по серії 1.020.1-2с/89, вип.3. довжиною до 7,2 м. Каркас виконано з кроком колон 7,2х7,2 м, що дозволяє вільне планування приміщення.

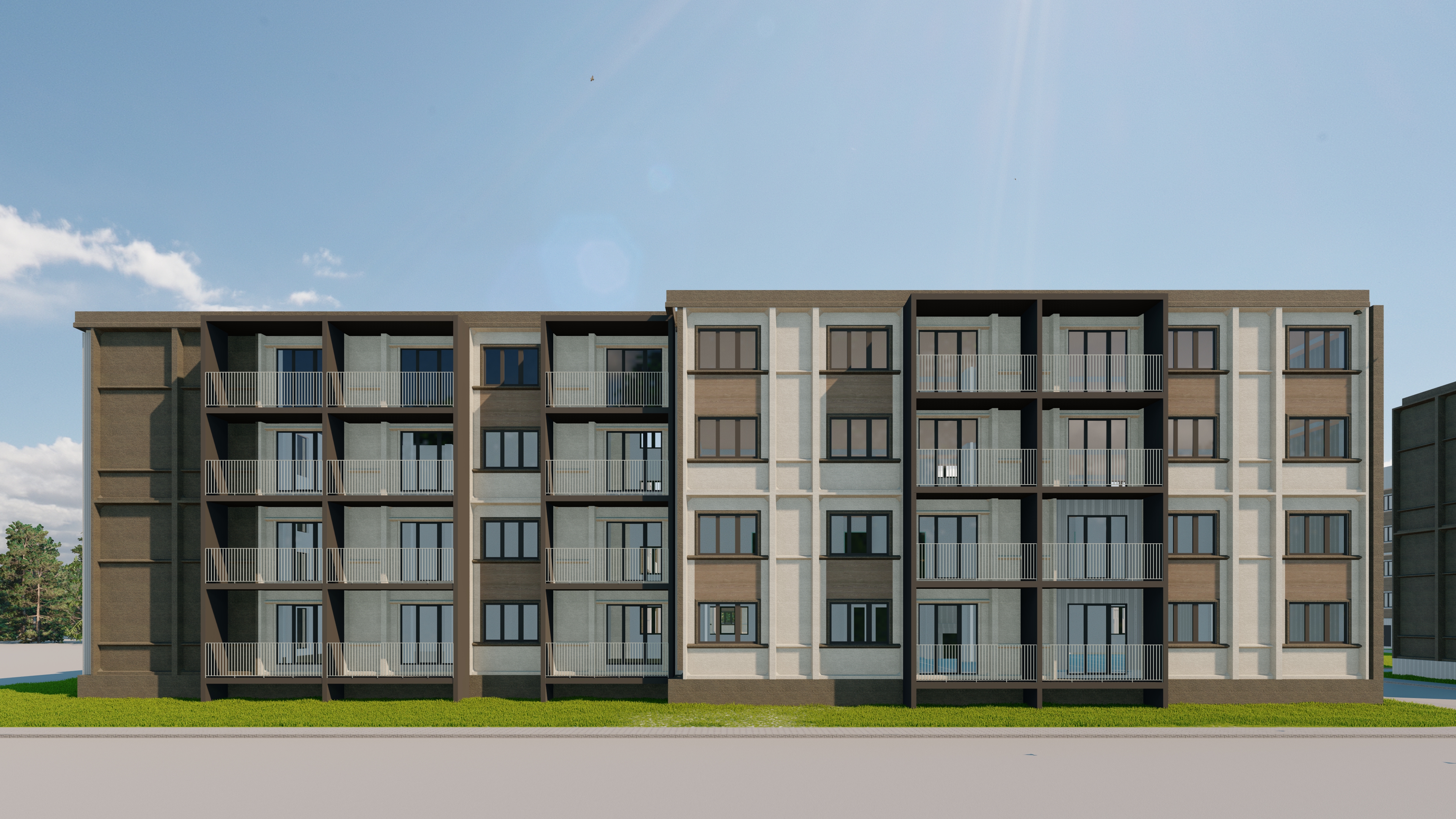

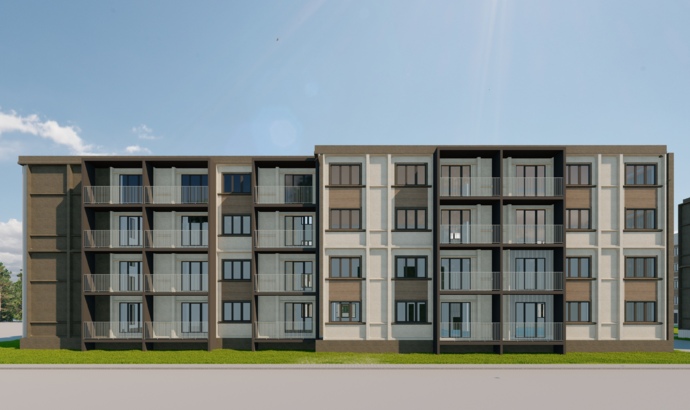

Зовнішні стіни: стінові панелі тришарові залізобетонні утеплені

Шар утеплювача: пінополістирол ПСБ-С з антипіреном марки М-25, завтовшки 150мм по с.7075, розміром 6,22м (h)х3,0м.

Оздоблення – фасадна штукатурка

Перекриття та покриття: збірні залізобетонні  круглопустотні плити

Сходи: збірні  залізобетонні Z- подібні марші з площадками

Шахта ліфта: збірні залізобетонні шахти

Підлога :

Для житлових приміщень - стяжка з легкого бетону

Для сходових кліток -  керамічна плитка

Покрівля:

утеплювач – екструдований пінополістирол

покриття – суміщена, плоска, рулонна самонаплавляюча покрівля інверсійного типу

Перегородки:

міжквартирні - із ніздрюватого бетону  D600, В2 ДСТУ Б.В.2.7-45-96 товщиною 250мм.

внутрішні - гіпсокартонні системи Кнауф по металевому каркасу або з ніздрового бетону товщиною 100мм.

санвузлів - Аква панелі Кнауф або цегляні

Перемички: збірні залізобетонні по с.1.038.1-1 та монолітні

Заповнення віконних прорізів: металопластикові з двокамерними  склопакетами згідно ДСТУ Б В.2.6-15-99, що мають опір теплопередачі R =0.75 м2 К/Вт.

Вхідні двері в квартири: металеві протиударні, з мінімальним класом вогнестійкості ЕІ 30, що відповідають вимогам ДБН і УкрСЕПРО.

Двері вхідні в під‘їзд: металеві протиударні

Вентиляційні блоки: збірні залізобетонні

Огородження балконів: металеве

Опорядження:

Оздоблення зовнішніх стін - фарба фасадна

Внутрішні стіни  - тільки штукатурка
