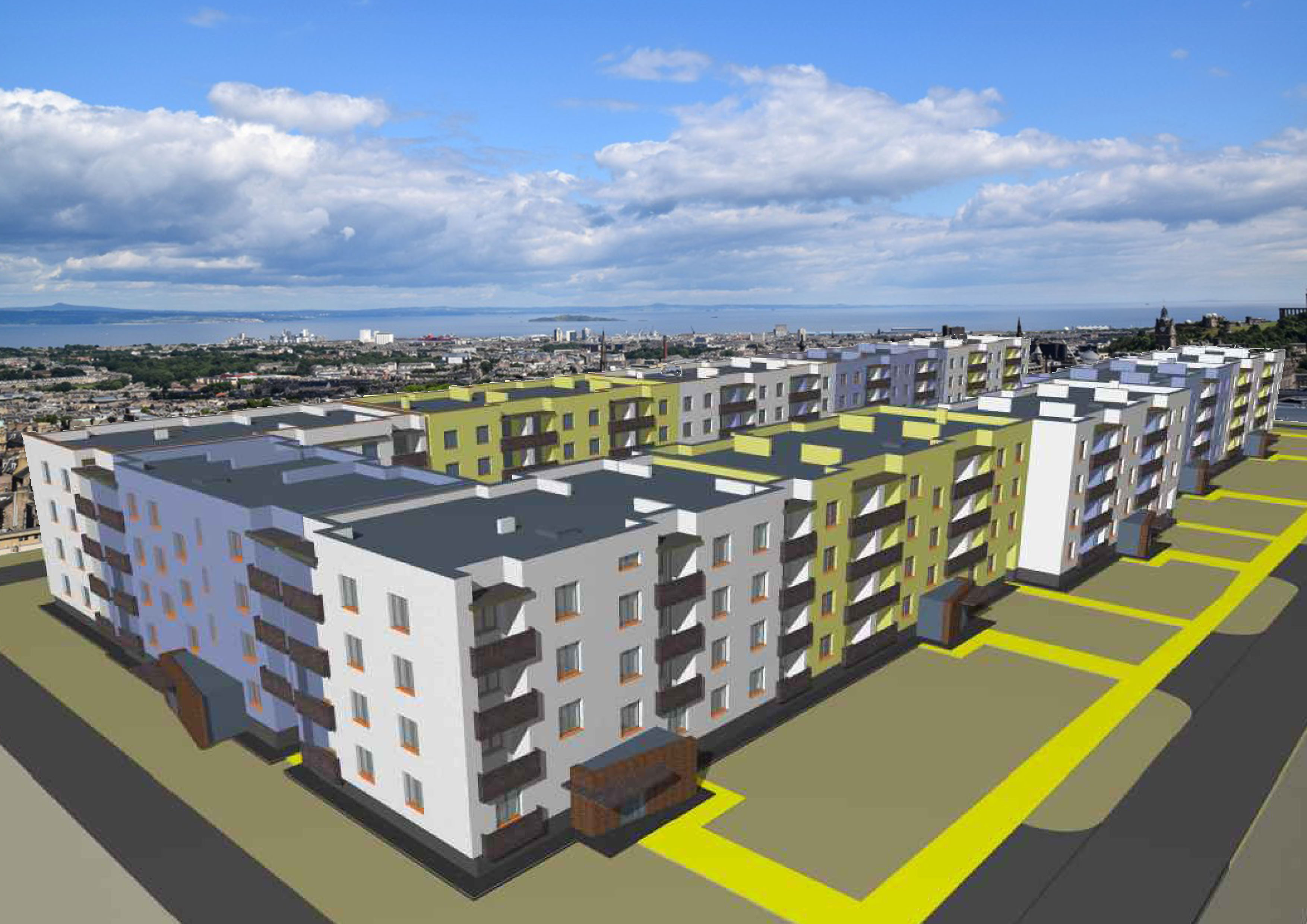

Cоціальне житло з використанням технологій швидкого будівництва

Основні дані

Назва проекту:
Житло для внутрішньо переміщених осіб

Ступінь вогнестійкості: ІІ

Клас наслідків будинку: СС 2

Термін експлуатації будівлі: 100 років

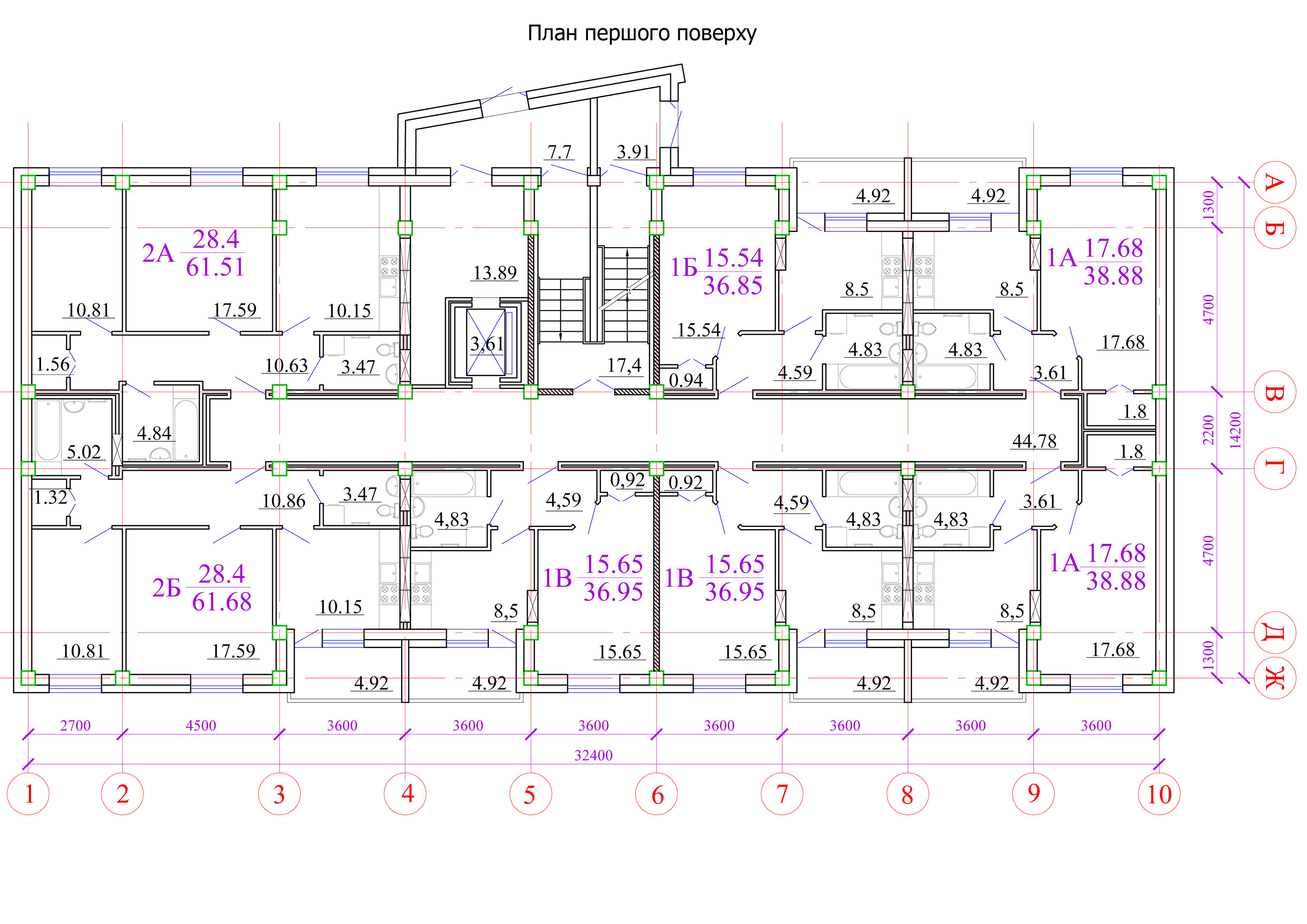

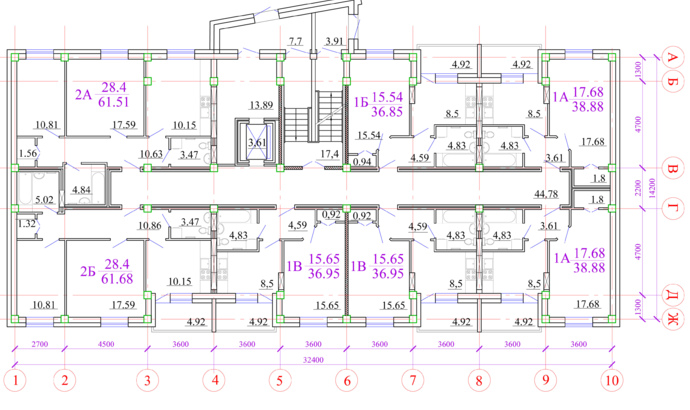

Кількість та висота  поверхів:

житловий будинок - 4 поверха висотою 3м. від підлоги до підлоги;

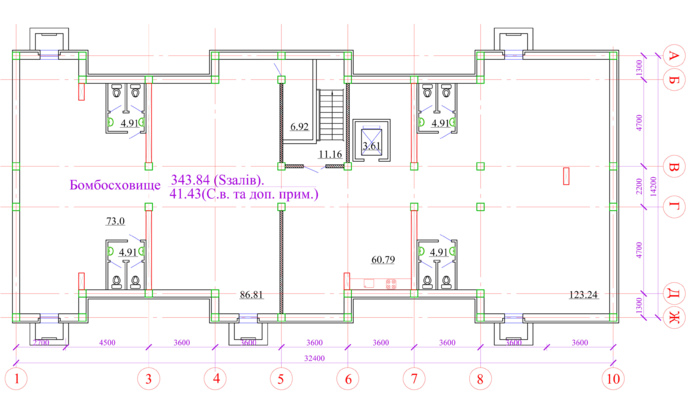

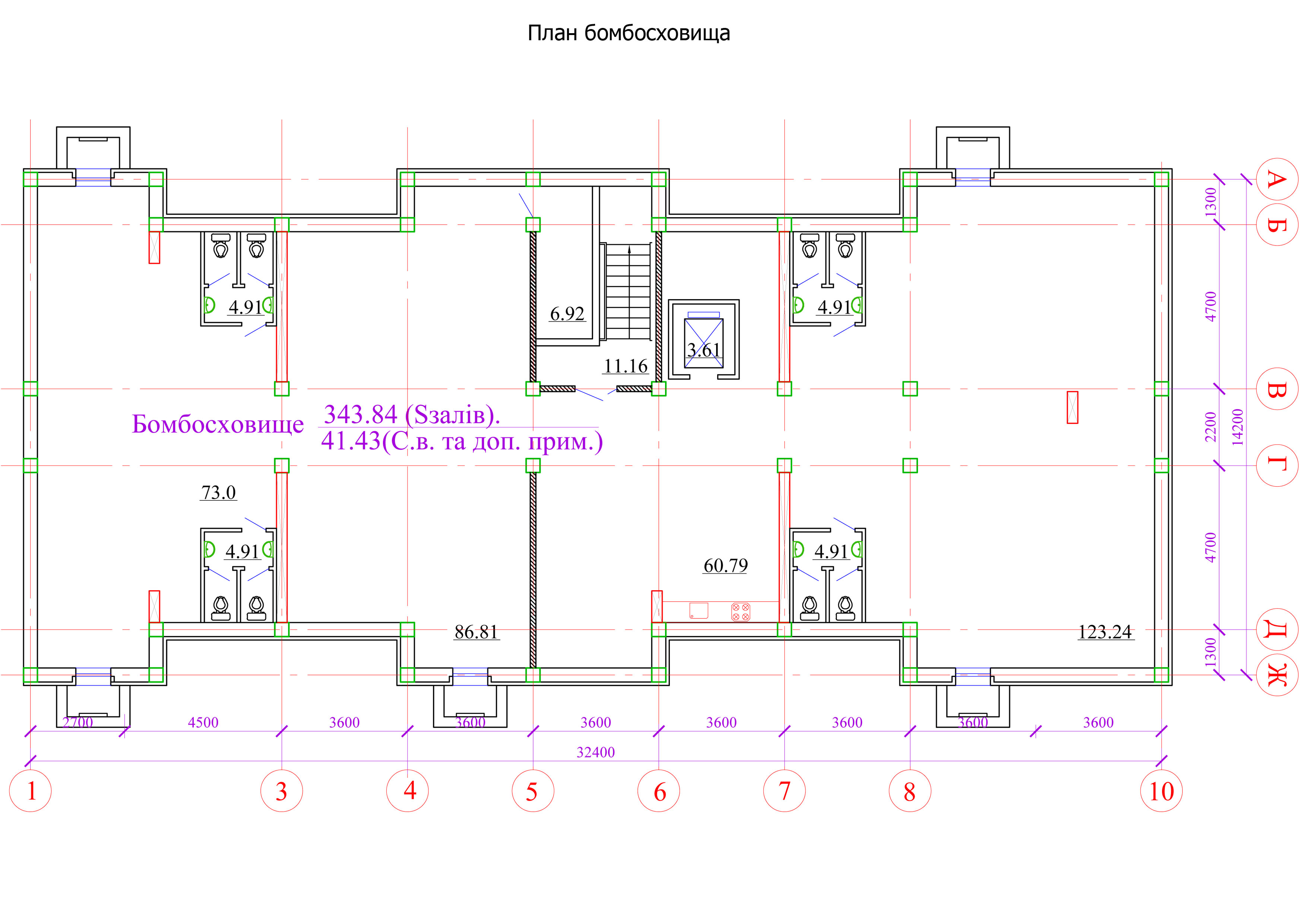

підвал -  розташований під всією площею блок-секції, висота від
               підлоги до стелі  - 2,4м.;

Покрівля: плоска інверсійна

Водовідведення: зовнішнє, організоване

Ліфт: пасажирський  вантажопідємністю -  630кг
           з машинним приміщенням

 Конструкції і матеріали

Фундаменти:

Пiд колони - фундаментнi стакани залiзобетоннi

Зовнішні стіни - фундаменти стрічкові  монолітні з бетону кл. С 16/20

Стіни підвалу - збірономонолітні

Каркас:

Колони – збірні залізобетонні, перерізом 400х400мм по серії 1.020.1-2с/89, вип.2-5.

Ригелі – збірні залізобетонні,  по серії 1.020.1-2с/89, вип.3.

Зовнішні стіни: блоки з ніздрюватого бетону товщитою 300мм , D600, B3,5, F25 по ДСТУ Б. В.2.7-137:2008,  армовані горизонтальними сітками через 600мм по висоті.   Стіни кріпляться до каркасу гнучкими зв’язками.

Утеплення стін: мінераловатні плити “Техновент” товшиною 90 мм, густиною γ=90 кг/м3, група горючості НГ.

Оздоблення – фасадна штукатурка

Перекриття та покриття: збірні залізобетонні  круглопустотні плити

Сходи: збірні  залізобетонні Z- подібні марші з площадками

Шахта ліфта: збірні залізобетонні шахти

Підлога :

Для житлових приміщень - стяжка з легкого бетону

Для сходових кліток -  керамічна плитка.

Покрівля:

утеплювач – екструдований пінополістирол

покриття – рулонна самонаплавляюча покрівля інверсійного типу

Перегородки:

міжквартирні - із ніздрюватого бетону  D600, В2 ДСТУ Б.В.2.7-45-96 товщиною 250мм

санвузлів -  із керамічної цегли КРПв75/1650/15 по ДСТУ Б.В.2.7-61-97 товщиною 65мм, 120мм

Перемички: збірні залізобетонні по с.1.038.1-1 та монолітні

Заповнення віконних прорізів: металопластикові з двокамерними  склопакетами згідно ДСТУ Б В.2.6-15-99, що мають опір теплопередачі R =0.75 м2 К/Вт.

Вхідні двері в квартири: металеві протиударні, з мінімальним класом вогнестійкості ЕІ 30, що відповідають вимогам ДБН і УкрСЕПРО.

Двері вхідні в під‘їзд: металеві протиударні

Вентиляційні блоки: збірні залізобетонні

Огородження балконів: із керамічної цегли КРПв75/1650/15 по ДСТУ Б.В.2.7-61-97 товщиною 120мм посилені металевим каркасом.

Опорядження:

Оздоблення зовнішніх стін - декоративна фасадна штукатурка

Внутрішні стіни  - тільки штукатурка
